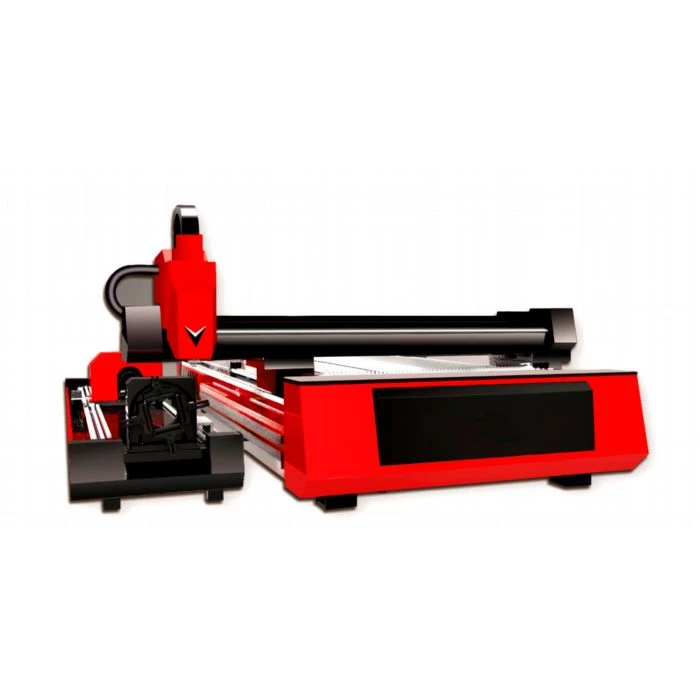

Systém laserových rezacích strojov sa spravidla skladá z generátora lasera, (externého) komponentu prenosu lúča, pracovného stola (obrábacieho stroja), mikropočítačovej riadiacej skrine, chladiča a počítača (hardvér a softvér).
1) Hlavná časť obrábacieho stroja: strojná časť laserového rezacieho stroja, mechanická časť, ktorá realizuje pohyb osí X, Y a Z vrátane pracovnej plošiny na rezanie. Slúži na umiestnenie rezaného obrobku a môže ním správne a presne pohybovať podľa riadiaceho programu, spravidla poháňaného servomotorom.
2) Laserový generátor: zariadenie, ktoré generuje zdroj laserového svetla. Na účely laserového rezania, s výnimkou niekoľkých prípadov, keď sa používajú polovodičové lasery YAG, väčšina z nich používa plynové lasery CO2 s vyššou účinnosťou elektricko-optickej konverzie a vyšším výstupným výkonom. Pretože laserové rezanie vyžaduje vysokú kvalitu lúča, nie je možné na rezanie použiť všetky lasery. Gaussovský režim je vhodný pre menej ako 1 500 W, laserové lasery s nízkym poradím oxidu uhličitého 100 W-3 000 W a multimód nad 3 000 W.
3) Vonkajšia optická dráha: Refrakčné zrkadlo používané na vedenie lasera v požadovanom smere. Aby sa zabránilo poruche dráhy lúča, všetky zrkadlá musia byť chránené ochranným krytom a na ochranu šošovky pred kontamináciou by sa mal zaviesť čistý pretlakový ochranný plyn. Sada šošoviek s dobrým výkonom zaostrí lúč bez divergenčného uhla na nekonečne malé miesto. Spravidla sa používa objektív s ohniskovou vzdialenosťou 5,0 palca. 7,5-palcový objektív sa používa iba na hrubé materiály &> 12 mm.
4) Numerický riadiaci systém: ovládajte obrábací stroj tak, aby realizoval pohyb osí X, Y, Z a tiež ovládal výstupný výkon lasera.
5) Regulovaný zdroj napájania: prepojený medzi laserom, CNC obrábacím strojom a systémom napájania. Hrajú hlavne úlohu v prevencii rušenia z externých rozvodných sietí.
6) Rezná hlava: Obsahuje predovšetkým časti, ako sú dutina, držiak zaostrovacích šošoviek, zaostrovacie šošovky, kapacitný snímač a pomocná plynová dýza. Hnacie zariadenie reznej hlavy sa používa na pohon reznej hlavy na pohyb pozdĺž osi Z podľa programu a je zložené zo servomotora a skrutky alebo prevodu a ďalších častí prevodu.
7) Operačný stôl: slúži na ovládanie pracovného postupu celého rezacieho zariadenia.
8) Chladič vody: slúži na chladenie laserového generátora. Laser je zariadenie, ktoré premieňa elektrickú energiu na svetelnú. Napríklad miera konverzie plynového laseru CO2 je spravidla 20%a zostávajúca energia sa premieňa na teplo. Chladiaca voda odoberá prebytočné teplo, aby laserový generátor fungoval normálne. Chladič tiež ochladzuje reflektor vonkajšej dráhy svetla a zaostrovacie zrkadlo obrábacieho stroja, aby sa zaistila stabilná kvalita prenosu lúča a účinne sa zabránilo deformácii alebo zlomeniu šošovky v dôsledku nadmernej teploty.
9) Plynové fľaše: vrátane plynových fliaš so stredným laserovým rezacím strojom a pomocných plynových fliaš, ktoré sa používajú na doplnenie priemyselného plynu na osciláciu lasera a na dodávku pomocného plynu do reznej hlavy.
10) Vzduchový kompresor, zásobník vzduchu: poskytujte a skladujte stlačený vzduch.
11) Sušička vzduchu, filter: používa sa na dodávku čistého a suchého vzduchu do laserového generátora a dráhy lúča, aby dráha a reflektor fungovali normálne.
12) Vetrací zberač prachu: odsajte dym a prach vznikajúci pri spracovaní a vykonajte filtračnú úpravu, aby vypúšťanie výfukových plynov zodpovedalo normám ochrany životného prostredia.
13) Zariadenie na vypúšťanie trosky: odstráňte zvyšky a zvyšky vzniknuté počas spracovania.
