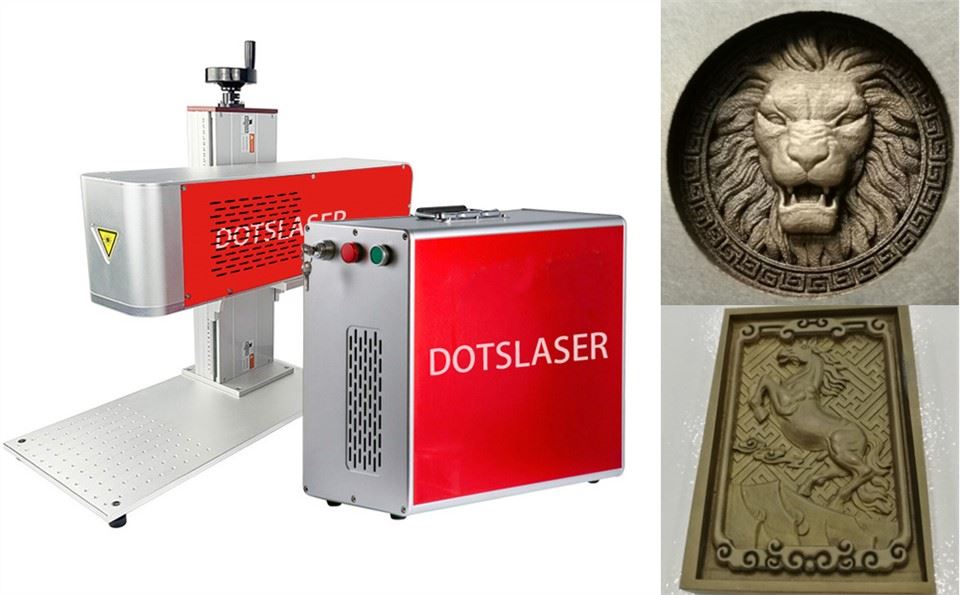

Laserový značkovač 3D zakriveného povrchu

Laserový značkovač 3D zakriveného povrchu

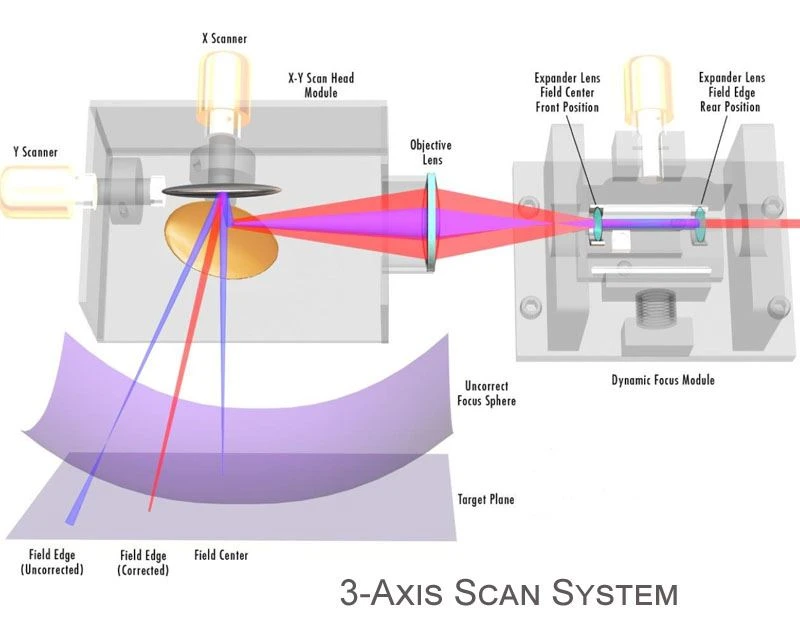

3D Curved Surface Laser Marker je špeciálna metóda spracovania predmetov s nepravidelným povrchom. V porovnaní s 2D laserovým značením sa 3D značenie výrazne zlepšilo v technológii, je riadené 3-osou vo vnútri skenovacej hlavy vrátane osi X, osi Y, osi Z, pričom 3 osy sa trasú super rýchlou rýchlosťou pri práci os Z automaticky riadi zaostrovaciu vzdialenosť pohybom dopredu a dozadu. na udržanie zaostrovacej vzdialenosti je rovnaká v rôznych oblastiach objektov.

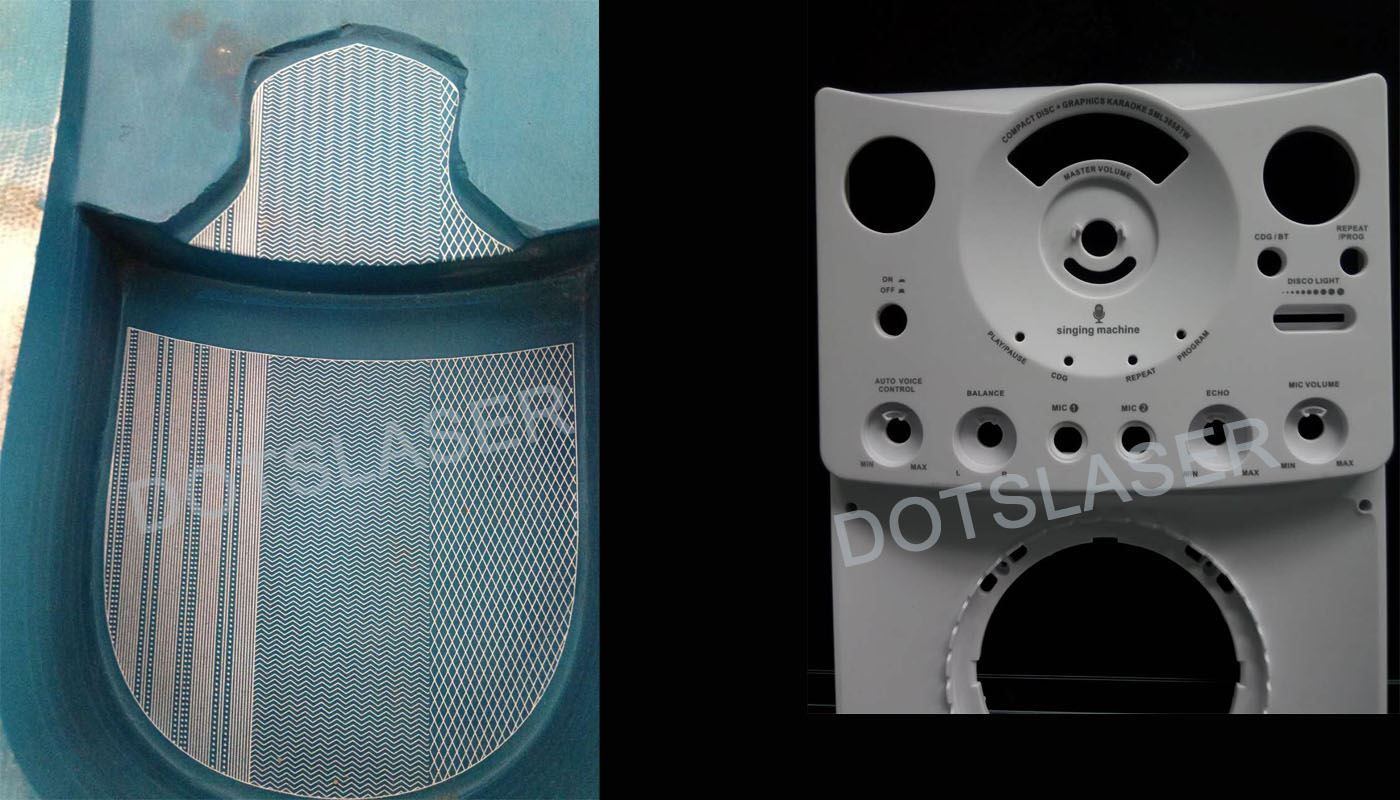

3D zakrivený laserový značkovací stroj dokáže urobiť dokonalejšie značenie na nepravidelných objektoch bez spracovania rozostrenia, a to aj pri zložitých povrchoch. Môže realizovať rôzne metódy povrchového označovania, ako je šikmý povrch, vysoký a nízky povrch, valcový povrch, kužeľový povrch, guľový povrch a extrudovaný povrch. Odstraňuje manuálne nastavenie zaostrenia, zarovnania a ďalšie zložité procesy. Prostredníctvom trojosového riadiaceho systému je možné nastaviť rôzne uhly a výšky tak, aby vyhovovali požiadavkám dokonalého značenia.

Použiteľné odvetvia

Automobilový priemysel, letectvo, elektronika, zdravotnícke zariadenia, spotrebný tovar a ďalšie, čo umožňuje efektívne a presné označovanie komponentov, ako sú valce, rúrky, gule alebo predmety nepravidelného tvaru.

Technické parametre

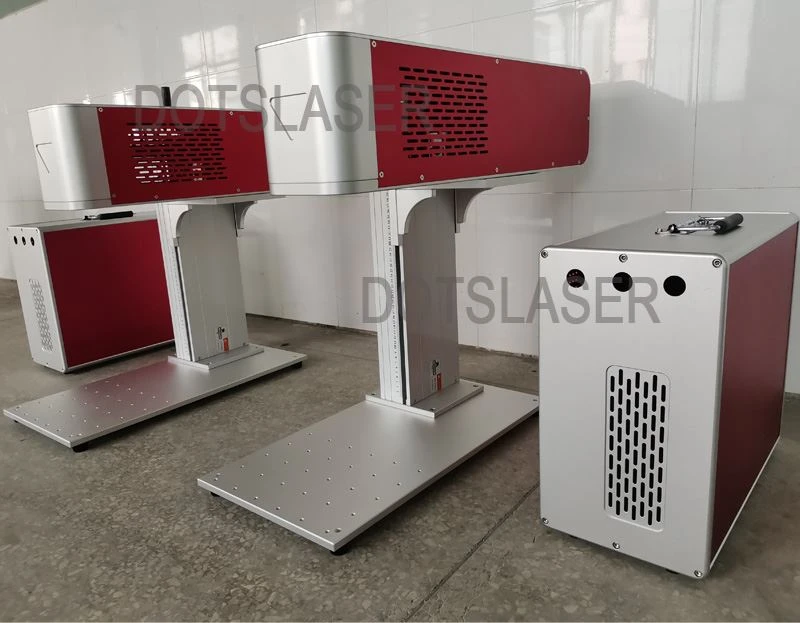

Detailná ukážka





3D laserový značkovací stroj s dynamickým zaostrovaním má nasledujúce výhody, ktoré 2D laserový značkovací stroj nemá:

1.  Ohniskovú vzdialenosť je možné dynamicky upravovať pre 3D značenie

   3D značenie dokáže automaticky a rýchlo zmeniť ohniskovú vzdialenosť a polohu laserového lúča, takže môže značiť aj zakrivené objekty, čo je pri 2D označovaní nemožné. 3D značenie môže dokončiť akékoľvek povrchové značenie v rámci rozsahu projekcie lúča naraz, čo môže výrazne zlepšiť efektivitu spracovania. Povrchový tvar mnohých priemyselných výrobkov nie je plochý a 2D značenie je naozaj bezmocné, no 3D značenie sa dá ľahko dosiahnuť.

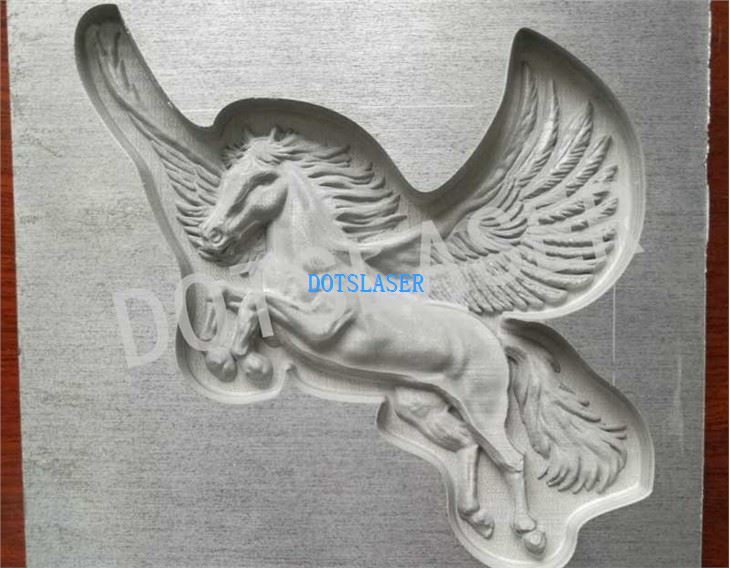

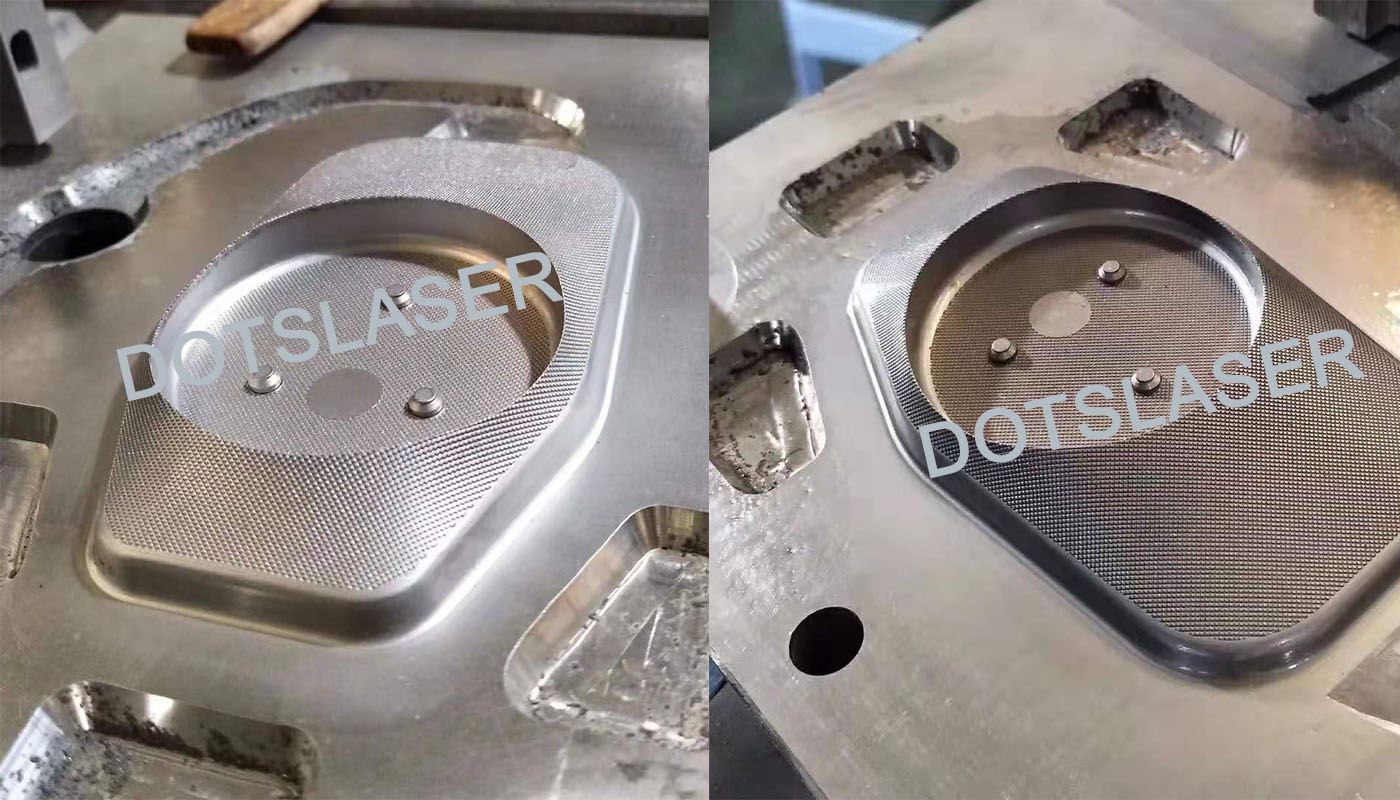

2.   Je vhodný skôr na hlboké gravírovanie.

   Bežné 2D značkovacie stroje majú veľké chyby v hlbokom gravírovaní na povrchu predmetov. Počas procesu gravírovania, keď sa laserové ohnisko pohybuje smerom nahor, bude laserová energia na povrchu objektu postupne klesať. Po určitom čase je laserový lúč v rozostrenom stave, čo vážne ovplyvňuje efekt a efektivitu hlbokého gravírovania.



    Pri tradičnej metóde hlbokého gravírovania sa zdvíhací stôl počas spracovania zodpovedajúcim spôsobom posunie do vhodnej výšky, aby sa zabezpečilo, že ohnisková vzdialenosť je vo vhodnom stave. Spracovanie 3D hlbokého gravírovania nemá tieto problémy, takže môže zaručiť efekt a zlepšiť efektivitu a zároveň ušetriť náklady na elektrický zdvíhací stôl.

3.

4.  Širšia oblasť spracovania a jemnejší laserový lúč.

   3D značenie je rozdelené na režimy front focus a back focus. Na dosiahnutie väčšieho rozsahu značenia použite režim predného zaostrovania. Zvyčajne sa na zväčšenie dopadajúceho laserového bodu používajú väčšie vychyľovacie šošovky osi X a Y, aby sa získal menší zaostrený bod a hustota energie bude vyššia, aby sa splnili potreby spracovania väčšej plochy.



5.  Čiernobiele značenie a dokonca aj viacfarebné značenie je možné dosiahnuť v rovnakej rovine s bohatšími efektmi.

   Sčernené povrchy, ako je eloxovaný hliník, sú zvyčajne označené určitým rozostrením pomocou impulzov s vyššou frekvenciou vhodnej energie. Vzdialenosť rozostrenia výrazne ovplyvňuje rozloženie energie a farebný efekt lasera na povrchu materiálu. Pre všeobecných používateľov 2D označovania, aj keď nie sú potrebné pokročilé funkcie, ako je značenie povrchu, stroj na 3D značenie môže vykonávať aj rovinné spracovanie s viacšedými a viacfarebnými efektmi.

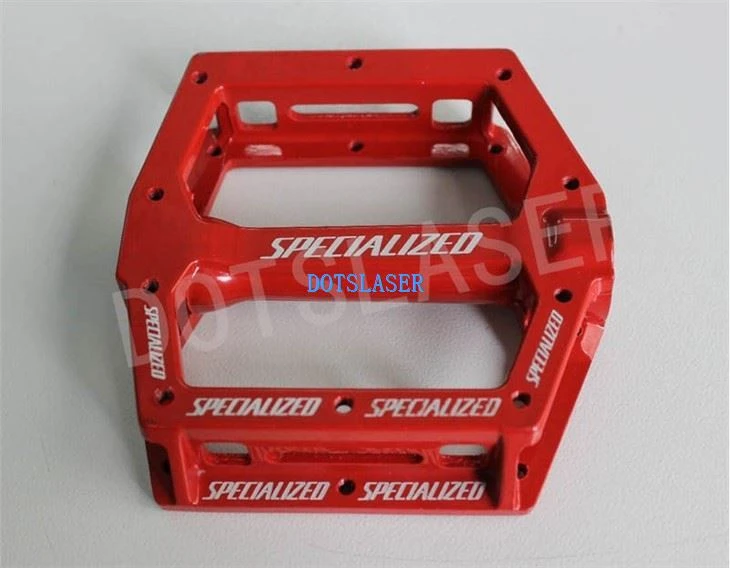

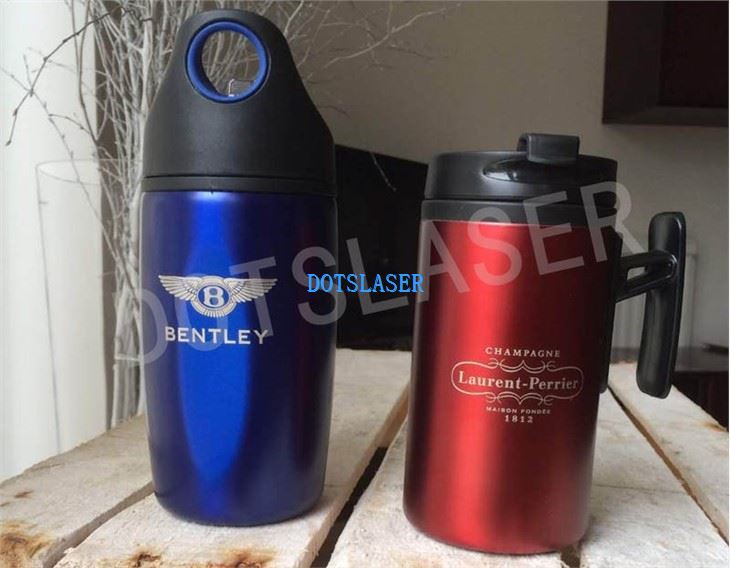

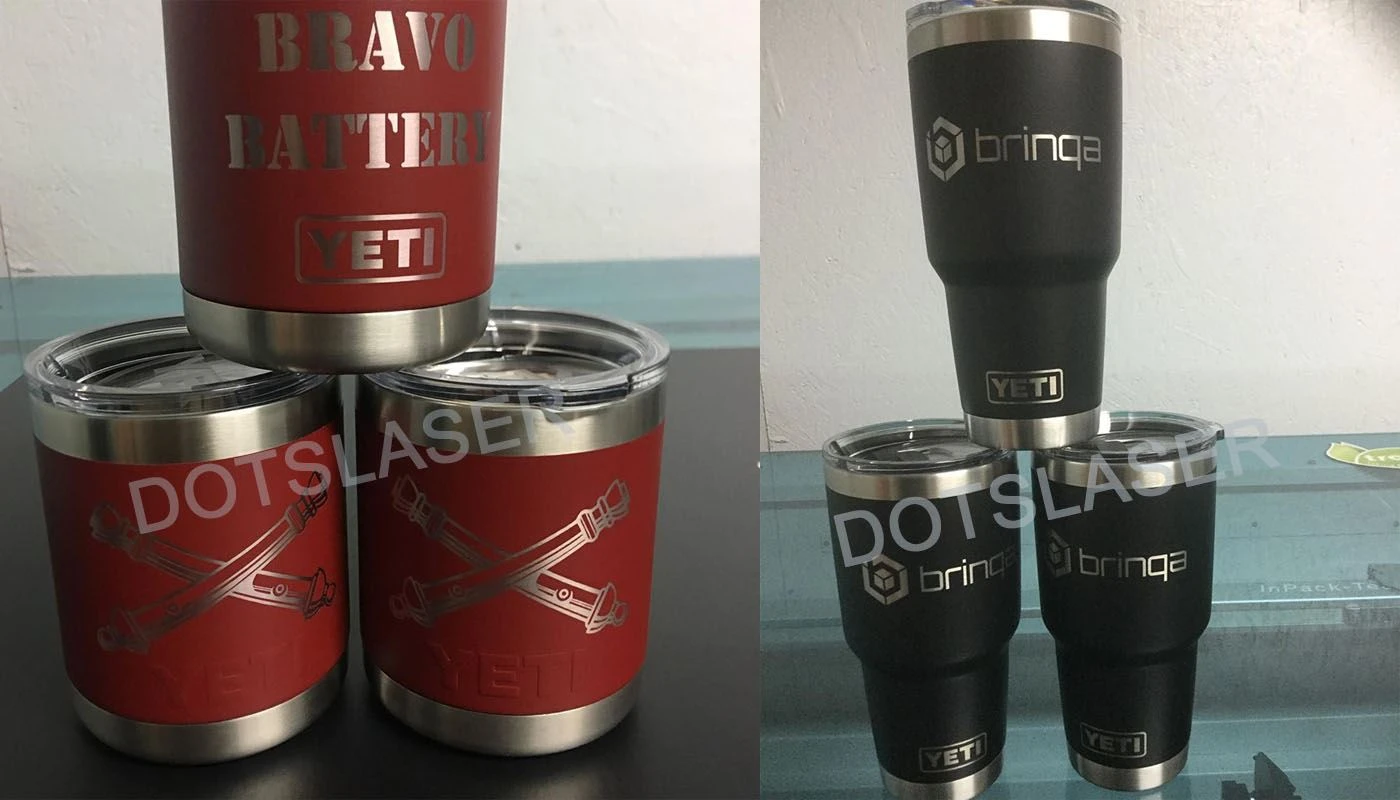

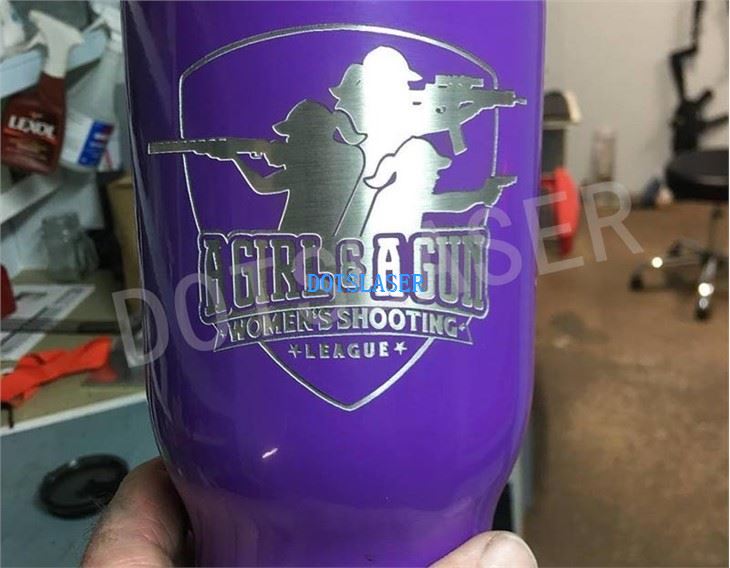

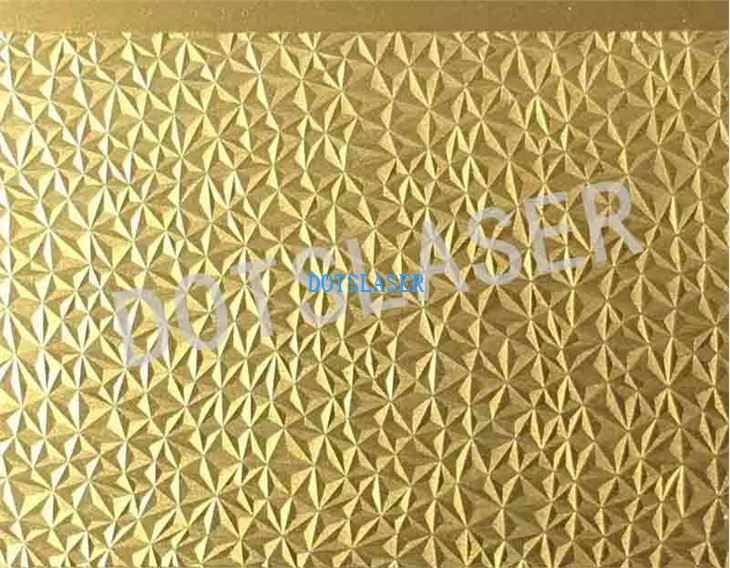

Ukážková show

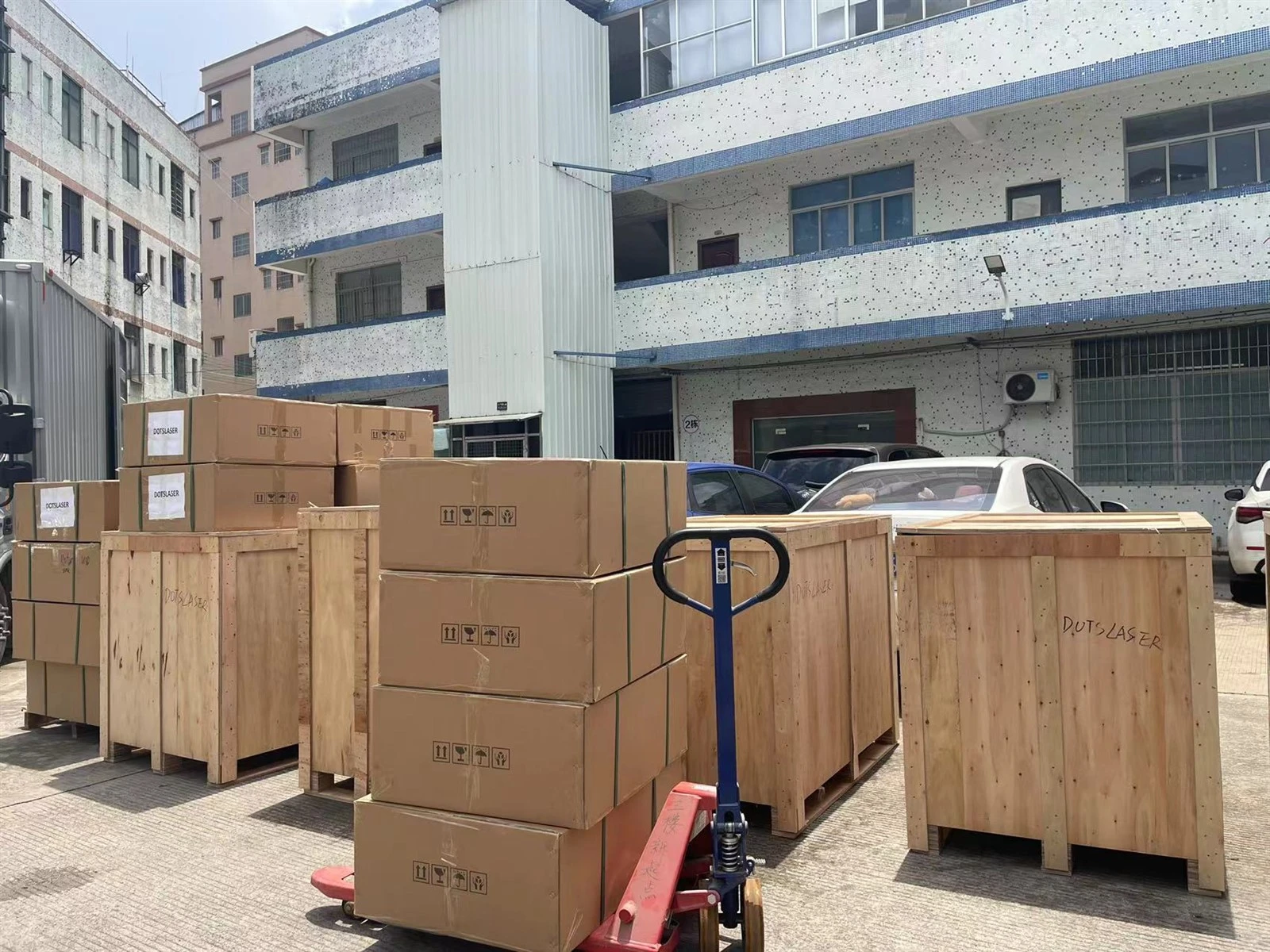

Doprava a balík
