Laserová skenovacia hlava
Laserová skenovacia hlava
Popis výrobkov

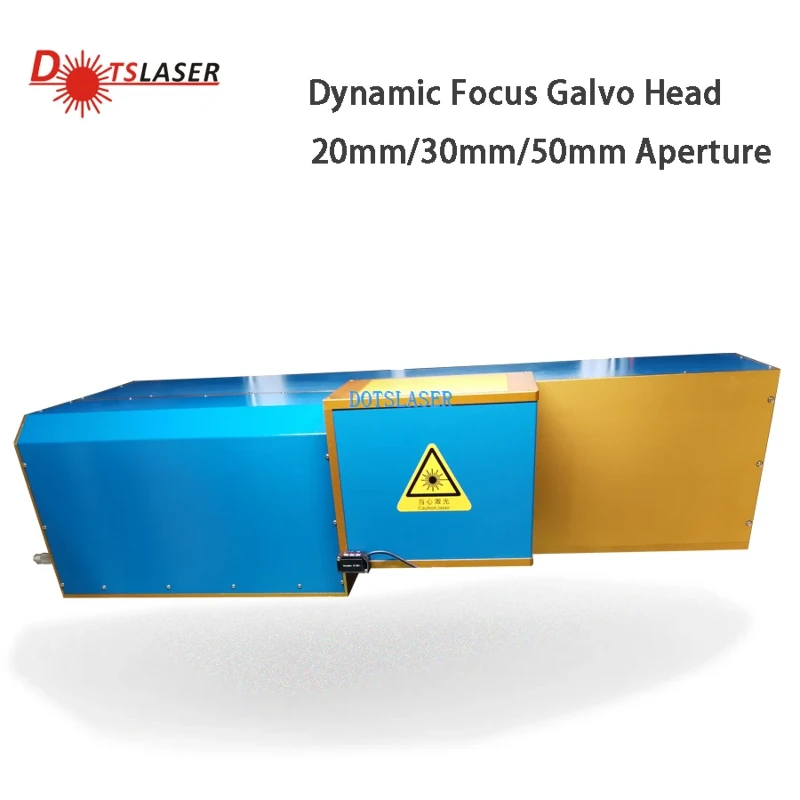

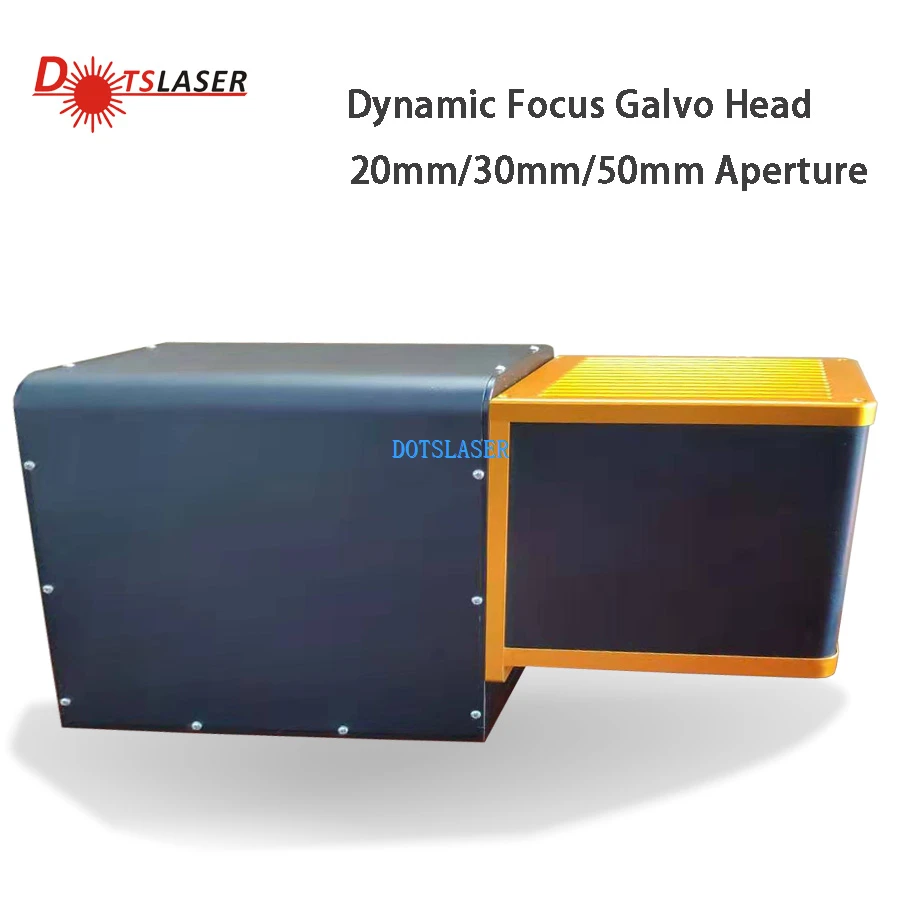

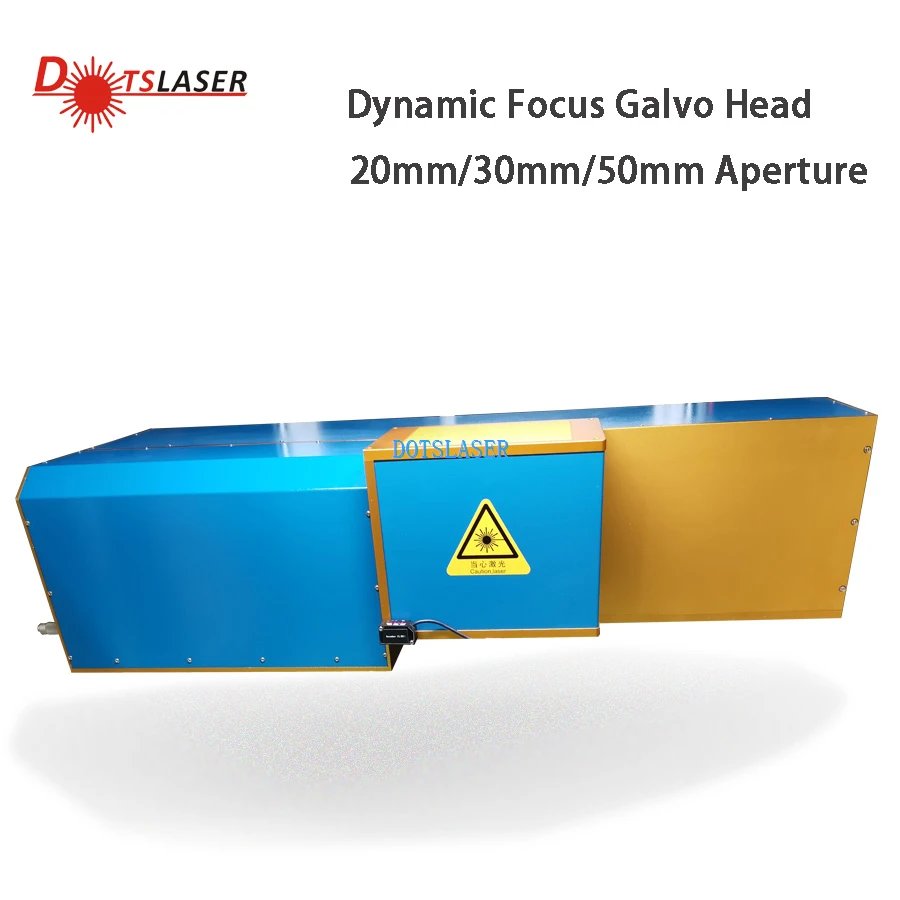

CO₂ Laser Scan Head, tiež známa ako skener GALVO alebo galvanometer, je kľúčovým komponentom v systémoch značenia alebo gravírovania laserov. Je zodpovedný za presné presmerovanie laserového lúča na materiál, ktorý je vyrytý rýchlo a presne pohybujúcimi sa zrkadlami. Tieto skenery sú špeciálne navrhnuté tak, aby pracovali s lasermi, ktoré sa bežne používajú na značkové a gravírovacie materiály, ako je drevo, akryl, sklo, papier, koža a ďalšie.
CO₂ laserové skenovacie hlavy pozostávajú z nasledujúcich hlavných komponentov:
Galvanometra
Tieto motory riadia polohu zrkadiel premenou elektrických signálov na mechanický pohyb. Vysoko kvalitné galvanometrové motory umožňujú rýchle a presné pohyby, čo vedie k rýchlejším rýchlostiam gravírovania a zlepšenej presnosti.
Zrkadlá
Zrkadlá v skenovacej hlave sú zodpovedné za odrážanie a nasmerovanie laserového lúča na materiál. Mali by byť vyrobené z materiálu, ktorý je vysoko reflexný pre laserové vlnové dĺžky, zvyčajne so zlatým alebo dielektrickým povlakom, aby sa udržali hladiny energie spojené s lasermi.
Šošovka
Objektív vo vnútri skenovacej hlavy je zodpovedný za presné zaostrenie laserového lúča na materiál, čo vedie k čistým a presným značkám alebo rytovaniu. Táto technológia nám umožňuje vytvárať krásne a zložité vzory na širokej škále materiálov s ľahkosťou a presnosťou.
Riadenie elektroniky
Riadiaca elektronika efektívne uľahčuje komunikáciu medzi vitálnymi komponentmi systému označovania laserov, ako je skener GALVO, laserový zdroj a riadiaci softvér.
Hlava CO₂ Laser Scan Head je vybavená nízkym posunom, presnosťou vysokej polohy a spoľahlivou a stabilnou prevádzkou, s vynikajúcim celkovým výkonom. Dokáže prispôsobiť šošovky rôznych vlnových dĺžok a úrovní energie a môže spĺňať väčšinu požiadaviek na aplikáciu, čím zabezpečuje dlhodobú stabilitu systému.
Hlava Co₂ Laser Scan podlieha prísnej kontrole materiálu a využíva zrelý výrobný proces. Systém oscilačného zrkadla je vysoko presný a vysokorýchlostný servo riadiaci systém zložený z vodičskej dosky a vysokorýchlostného oscilačného motora, ktorý sa používa hlavne na laserové označenie, vnútorné rytie laseru, reguláciu osvetlenia javiska, laserové dierovanie a ďalšie. Môže sa pochváliť nastaviteľným rozsahom označovania, rýchlej dobe odozvy, vysokou rýchlosťou označovania a dobrým tesniacim výkonom optickej cesty. Článok by mal udržiavať pozitívny tón a vyhnúť sa negatívnemu obsahu.
Parametre výrobkov
| Laserový typ | 10600nm RF CO2laserový zdroj |
| Pracovná oblasť | 300 × 300 mm ~ 1200 × 1200 mm |
| Veľkosť vstupného lúča | 2,5 ~ 10 mm |
| X a y osi zrkadlá clona veľkosti | 20 mm/30 mm/50 mm |
| Rýchlosť označovania čiary | Menej ako alebo rovná 8, 000 mm/s |
| Polohovacia rýchlosť | 1 00, 00 mm/s |
| Rýchlosť písania | 125 cps |
| Čas odozvy kroku (1% v plnom rozsahu) | 940 USA |
| Čas odozvy kroku (10% v plnom rozsahu) | 1500s |
| Čas sledovania chýb | Menej alebo rovná 440us |
| Chyba a presnosť | Linearita 99,9% |
| Opakovateľnosť (RMS) | ＜ 8 μrad |
| Chyba | ＜ 5 mrad |
| Nulové posun | ＜ 5 mrad |
| Dlhodobý drift počas 8 hodín | ＜ 0. 5Mrad |
| Posun v mierke | ＜ 40 ppm/ stupeň |
| Nulová drift | ＜ 15 uRAD/ stupeň |
| Balenie | Vyvážaný drevený prípad alebo podľa vašich požiadaviek |
| Záruka | 1 rok |
| Poskytovaná služba po predaji | Online podpora |
|
Napájanie
|
|
| Vstupné napätie | ± 24VDC |
| Menovitý prúd | 4A |
| Rozhranie | |
| Digitálny | Xy 2-100 |
| Uhol skenovania | ± 12,5 stupňa |
Pri výbere laserovej hlavy Co₂ laserom zvážte faktory, ako je rýchlosť skenovania, presnosť a veľkosť clony na základe konkrétnych požiadaviek vášho projektu. Kompatibilita s vašim laserovým systémom a riadiacim softvérom je navyše nevyhnutná pre plynulú prevádzku. Nakoniec, výber renomovanej značky môže zabezpečiť kvalitu, spoľahlivosť a dlhovekosť pre váš systém označovania alebo gravírovania laserov.
CO₂ laserová skenovacia hlava je dôležitým komponentom príslušenstva laserového označovania, ktorý má charakteristiky vysokej účinnosti mapovania, dobrú grafickú presnosť a žiadne skreslenie, čo výrazne zlepšuje kvalitu a rýchlosť laserového značenia. Dosahuje novú úroveň rýchlosti skenovania a presnosti polohy opakovania. Presne optimalizujeme a poveríme všetky optické komponenty, aby sme zaručili najlepšiu kvalitu zaostrenia a stabilné parametre procesu.
1. Zabezpečenie kvality a služba po predaji
Obdobie záruky zariadenia musí byť 12 mesiacov, odkedy zákazníci využívajú zariadenie, inštalácia a ladenie je dokončené a zariadenie akceptuje DeMander. Dotslaser prikladá veľký význam k popredajnej službnej práci produktu, keď je produkt dodaný používateľovi Problémy používateľa, prijali informácie o upozornení používateľa o zlyhaní zariadenia, pracovníci spoločnosti môžu do 2 hodín rýchlo odpovedať. Ak je ťažké riešenie problémov s telefónnym pokynom, technický personál našej spoločnosti sa môže do 24 hodín dostať na zákaznícku stránku, aby poskytol podporu.
2. Inštalácia a ladenie
Pred inštaláciou stroja vám naša továreň ponúkne základný inštalačný súbor na štruktúru, dobrú potrebu dodávky 2 týždne pre vás tam, inžinieri spoločnosti Dotslaser dorazia na vaše stránky a znova skontrolujú stroj. Vyrovnajte všetky podmienky spĺňajúca požiadavky na inštaláciu a uvedenie do prevádzky zariadenia, zariadenie sa bude včas prepravovať. Čas inštalácie a uvedenia do prevádzky zariadenia je asi päť pracovných dní, prvé tri dni sú pripojené k používaniu systému a systém je funkčný po servisnom projekte. Inžinier bude trénovať kvalifikovaných operátorov o základných postupoch údržby a všeobecných prevádzkových charakteristikách zariadenia v nasledujúcich dvoch dňoch
3. Podpora služieb
Ak sa v záručnom období vyskytne problém s akoukoľvek časťou systému, dobre vyškolení servisní inžinieri spoločnosti Dotslaser sú pripravení poskytnúť volanie mobilných telefónov alebo začať službu na mieste, ak má stroj nejaký problém počas záručného obdobia, kontaktujte nás priamo nás !
