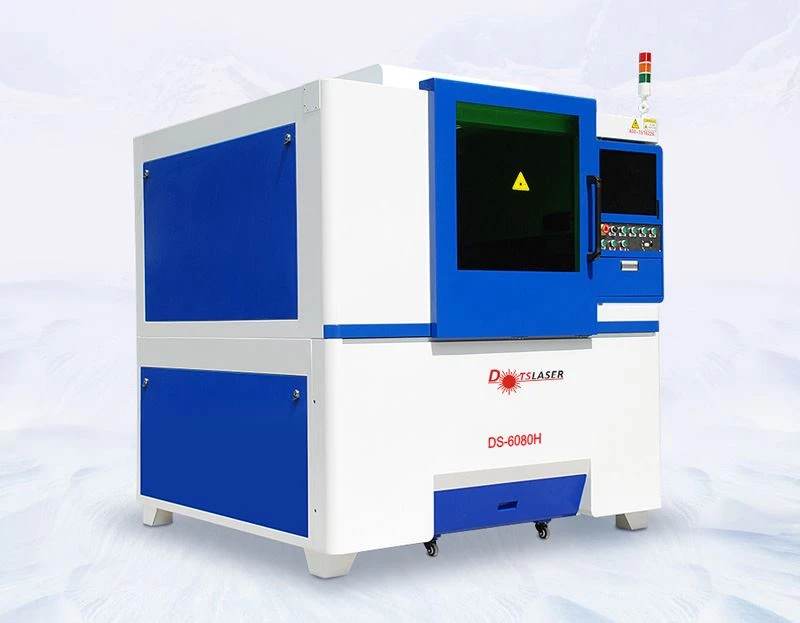

Laserové rezanie dosky plošných spojov
Maximálne rezanie 6 mm medeného a hliníkového substrátu.
Pole na rezanie je voliteľné.
Rezný materiál je široký, vrátane mosadze, medi, hliníka, nehrdzavejúcej ocele, dosky plošných spojov atď.
Výkon lasera: 1000 W-3000W
Laserové rezanie dosky plošných spojov
Popis produktov
Laserové rezanie dosiek plošných spojov má širokú škálu aplikácií a dokáže spracovať mnoho materiálov, ako je meď, hliník, nehrdzavejúca oceľ, železo, dosky plošných spojov a magnetické materiály. Veľkosť formátu je voliteľná a dĺžku je možné prispôsobiť podľa požiadaviek používateľa na spracovanie. Rýchlosť rezania je vysoká, efekt je hladký a plochý, rez je bez mechanického namáhania a je hladký a plochý bez strihových otrepov.

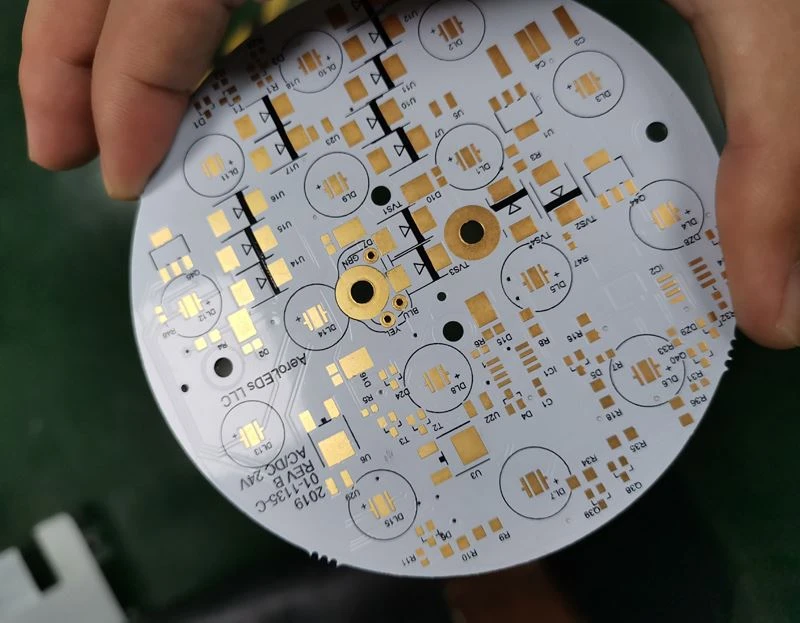

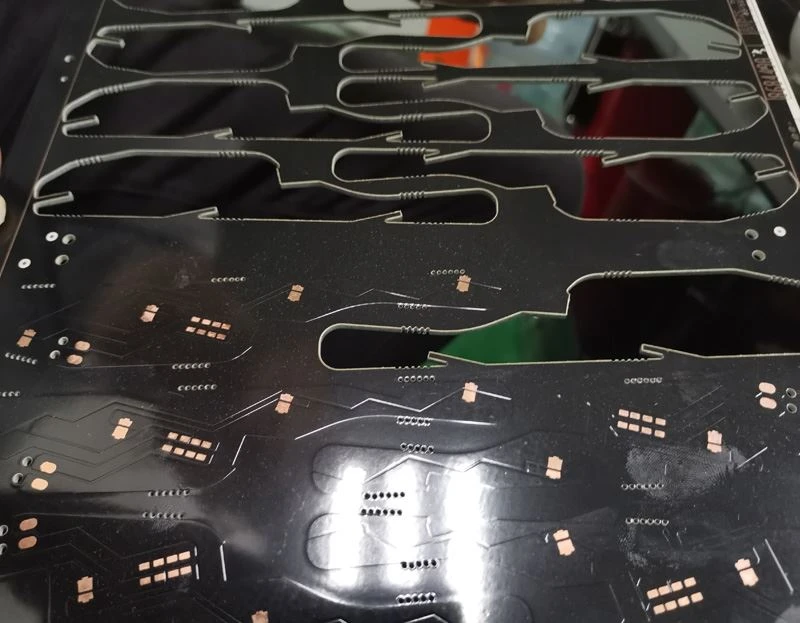

Najprv sa pozrime, ako rezať dosku plošných spojov, obvodovú dosku, medenú a hliníkovú podkladovú dosku presným laserovým rezacím systémom.
Vlastnosti a výkon
★ Mramorový podstavec.
★ Plne uzavretá portálová konštrukcia s dvojitým pohonom.
★ Ventilačný systém na ochranu životného prostredia.
★ Anti vysoko laserový reflexný vláknový laserový generátor

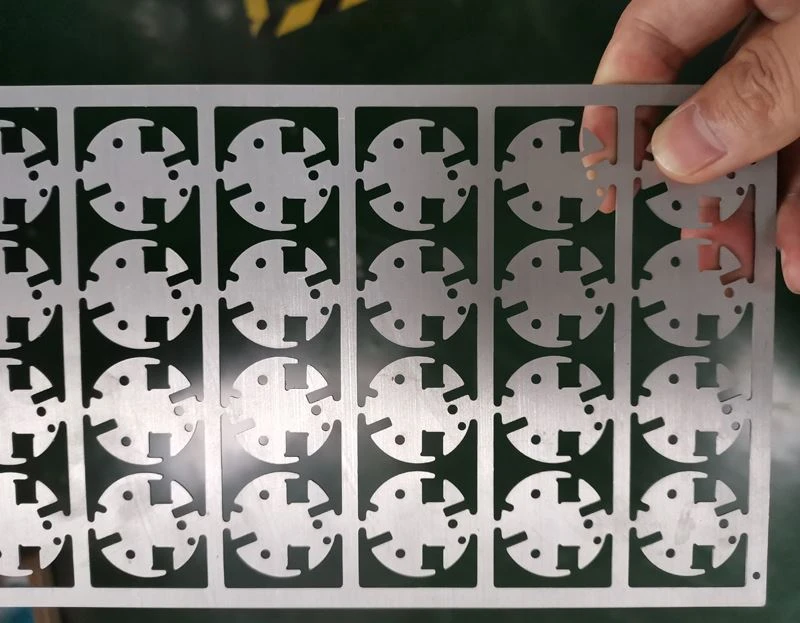

Maloformátové rezanie medeného a hliníkového substrátu
★ Dlhodobo stabilná hrúbka rezu menej ako 6 mm, limitná hrúbka rezu 6 mm medené a hliníkové substráty;
★ Veľkosť formátu je voliteľná a dĺžku je možné prispôsobiť podľa požiadaviek používateľa na spracovanie.
★ Široká škála spracovateľských materiálov dokáže spracovať nielen meď, hliník, ale aj nehrdzavejúcu oceľ, železo, dosky plošných spojov, rôzne zliatiny atď.
Technický parameter
| Model | DS-60680H |
| Výkon lasera | 1000W/1500W/2000W/QCW750W |
| Vlnová dĺžka lasera | 1070 ± 10 nm |
| Rozsah rezu | 600 mm * 800 mm (iný rozsah je prispôsobiteľný) |
| Šírka reznej línie | 0.05~0.15 mm (závisí od materiálu) |
| Hrúbka rezu | Menšie alebo rovné 3 mm/6 mm (hliník, meď) |
| Rýchlosť rezania | 5000-20000 mm/min (závisí od materiálu) |
| Presnosť rezania | ±0,02 mm |
| Tlak rezacieho vzduchu | 1.2-2.8 MPa (odporúča sa vysokotlakový dusík) |
| Menovitá spotreba energie | 10 kW/18 kW |
| Napájanie | AC220V/60A, 380V/40A |
| Chladenie | Vodné chladenie |
| Pracovné prostredie | Žiadny zdroj vibrácií, dobré vetranie, teplota 10 ~ 38 stupňov |
| Rozmer | D1820mm*Š1750mm*V1950mm |
| Hmotnosť | 1800 kg |

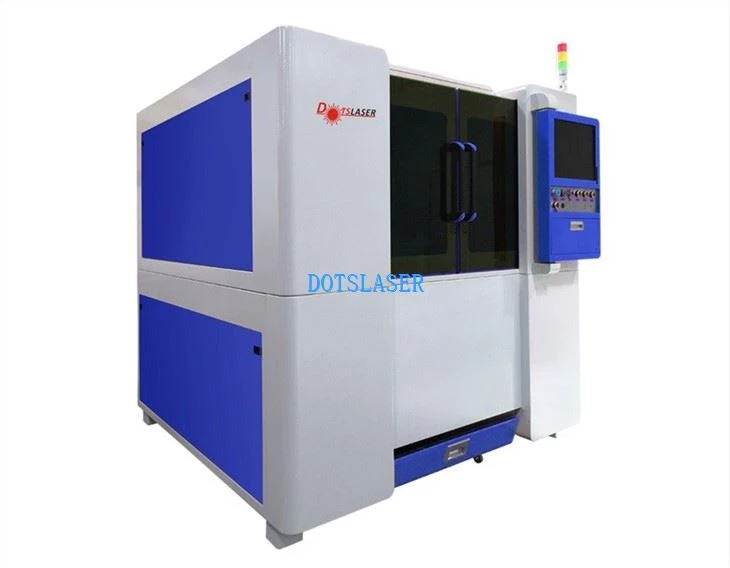

Stručné predstavenie systému na rezanie dosiek plošných spojov

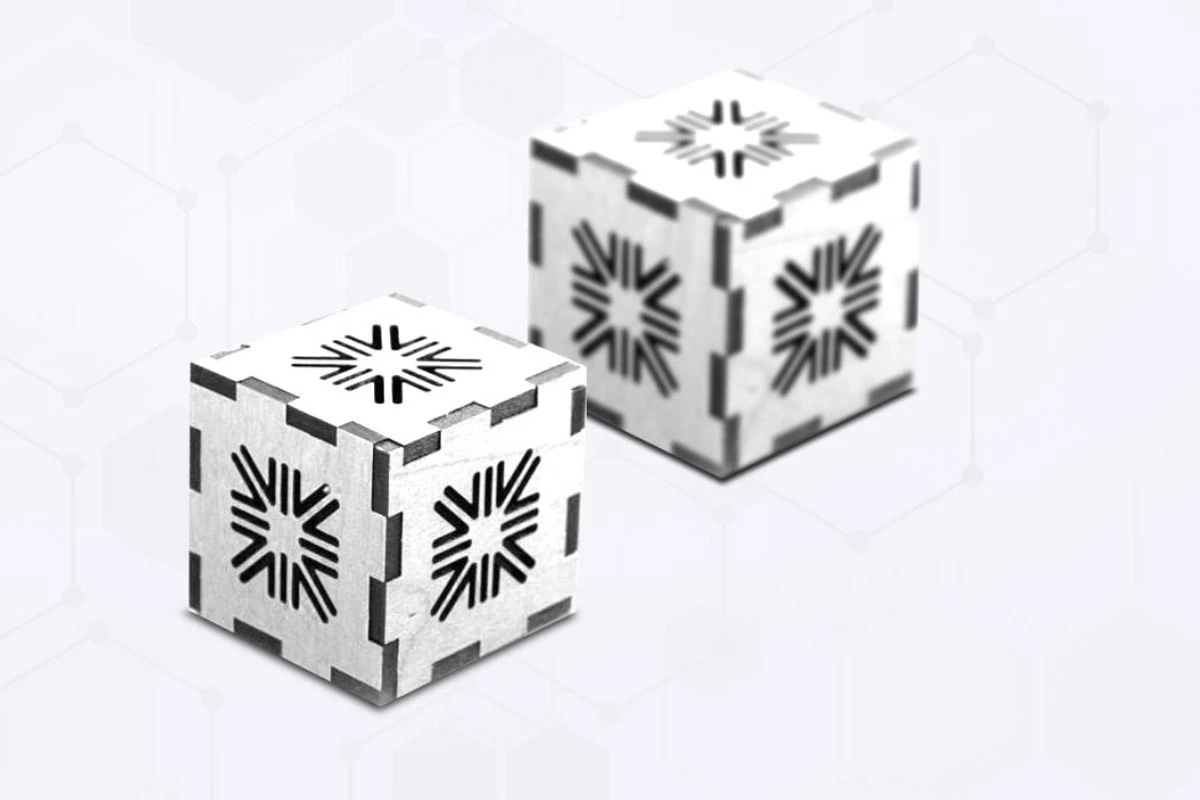

Úzky rezný šev, malá deformácia dosky
★ Laserové rezanie má malú tepelne ovplyvnenú zónu a malú deformáciu dosky
★ Rezací šev: {{0}},05~0,15mm
★ Rýchlosť rezania laserom je vysoká a rez nemá žiadne mechanické namáhanie.
★ Vysoká presnosť spracovania, dobrá opakovateľnosť, bez poškodenia povrchu materiálu ★ Presnosť: ±0,02 mm

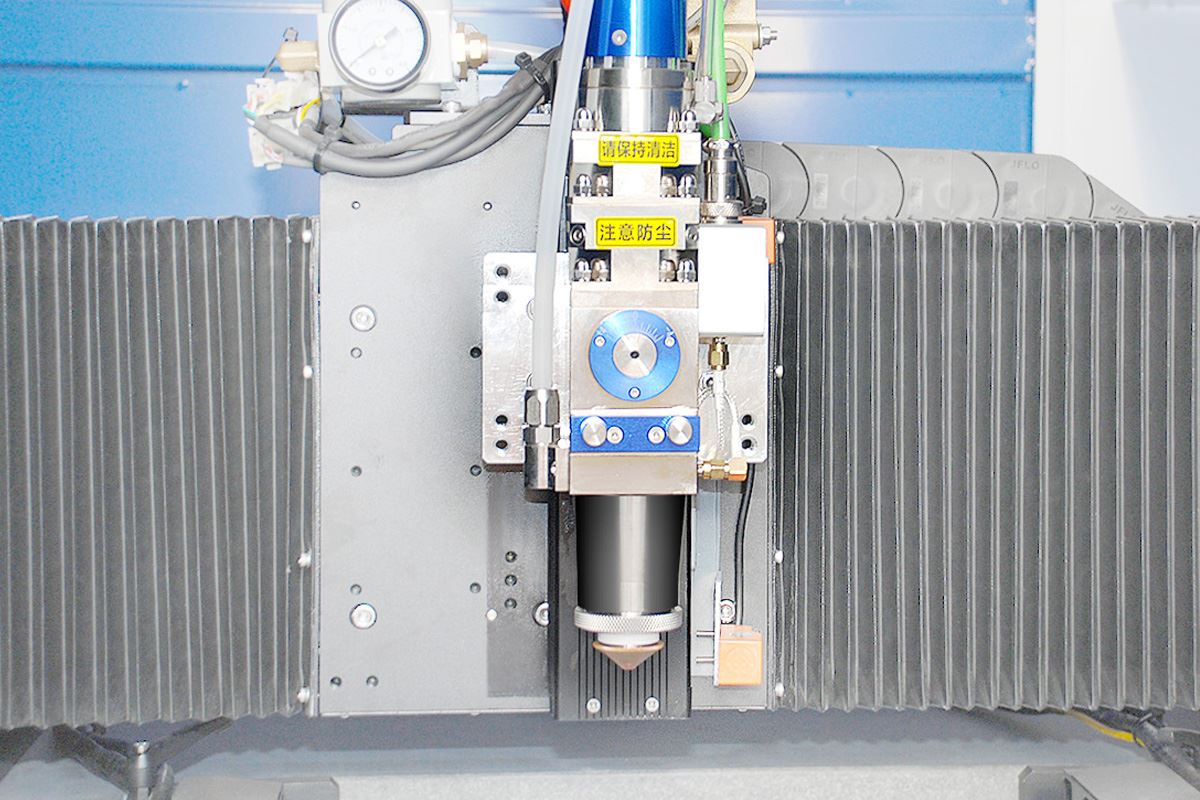

Dráha rezu sa automaticky optimalizuje
★ Kompatibilné s viacerými formátmi súborov, ako napríklad DXF, GERBER.
Systém aktívnej ochrany
Protikolízna ochrana
★ Rezná hlava a rezná plocha sú vždy v bezpečnej vzdialenosti. Zároveň má funkciu dotykového zastavenia pre zníženie rizika kolízie.
Inteligentná cestovná ochrana
★ Automaticky zisťuje prevádzkový rozsah pohyblivých častí a ak dôjde k abnormalite, systém poskytne citlivú spätnú väzbu a okamžite vydá príkaz na zastavenie, čím zaistí bezpečnosť zariadenia.
Systém inteligentný alarm.
★ Samokontrola zariadenia, abnormálne zobrazenie alarmu na hlavnom rozhraní, zníženie skrytých nebezpečenstiev a zlepšenie účinnosti vyšetrovania abnormalít zariadenia.C

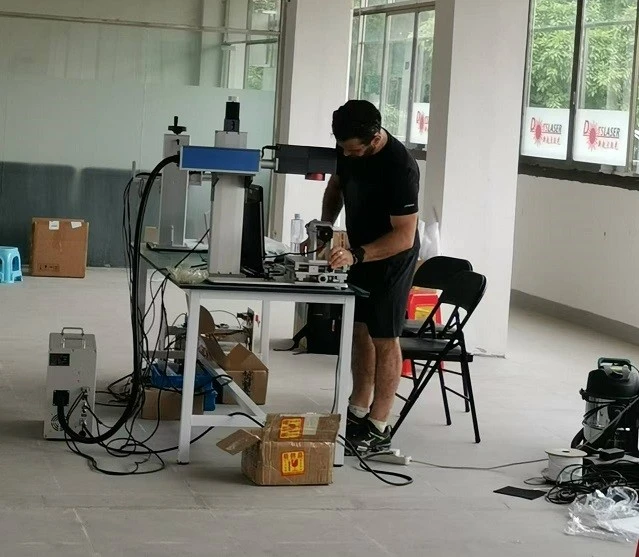

Zákazník prichádza do továrne DOTSLASER's
