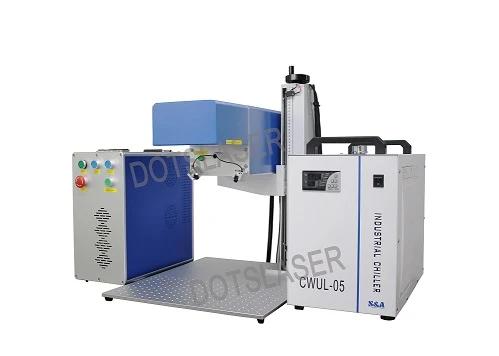

"DS-UV5" 355nm uv laserového stroja pozostáva z napájacieho zdroja pre laserový zdroj, riadiacej karty, ovládača motora a galvanometra, systému galvanometra osi XYZ, optického systému, operačného systému softvéru, stojana osi Z a presné umiestnenie pracovného stola. Výstup laserového lúča z laserového rezonátora pri vlnovej dĺžke 355 nm je potom rozšírený expandérom lúča, automaticky zaostrený galvanometrom osi Z a potom odrazený systémom skenovania galvanometra osi X a osi Y, ktorý dosahuje až materiály cez optickú zaostrovaciu šošovku. Pod riadením počítača rýchlo osciluje galvanometer skenovací systém, ktorý skenuje laserový lúč v smere X a Y. Povrch, na ktorý je laserový lúč zaostrený, je označený. Po nepretržitom procese pod kontrolou počítača sú na povrchu materiálu vyznačené predprogramované znaky a vzory.
Hlavný parameter
| Model | DS-UV5 |
| Oblasť označenia | 100 x 100 mm--180 x 180 mm |
| Min. šírka čiary | 0.01 mm (podľa materiálu) |
| Minimálna veľkosť postavy | 0.3 mm (podľa materiálu) |
| Výkon lasera | 5W |
| Vlnová dĺžka | 355 nm |
| Štandardná oblasť označenia | 180 x 180 mm |
| Napájanie | Jednofázové 200-240 VAC 50/60 Hz |
| Chladenie | vodou chladený |
| Základné komponenty | Laserový zdroj |
| Hĺbka označenia | 0.01-2 mm |
